Rele Auxiliar

Relés auxiliares Digimec das séries DDR, HDR e JDR e o relé de interface RL1C7A 1NA+1NF da Atork, para multiplicar e isolar sinais de comando no painel.

O relé auxiliar recebe um sinal fraco, como a saída de um CLP, sensor ou controlador, e com seus contatos aciona bobinas de contatores, sinaleiros ou outras cargas. Também serve para isolar circuitos de tensões diferentes.

Como escolher

• Tensão da bobina: igual à do sinal que vai acionar o relé (24 Vcc de CLP, 220 Vca de comando etc.).

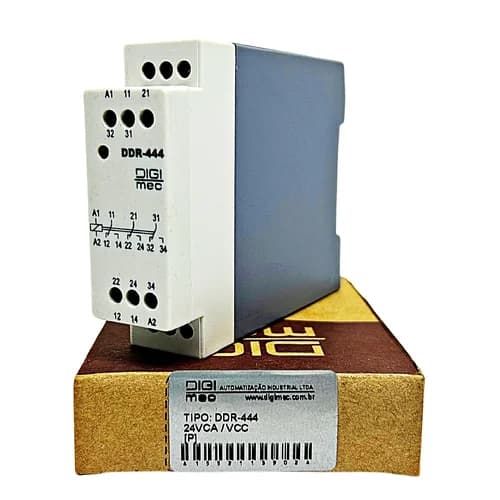

• Configuração de contatos: os códigos DDR-4, DDR-44 e DDR-444 indicam arranjos diferentes; confira na ficha do modelo quantos contatos cada um oferece.
• Corrente dos contatos: a carga chaveada não deve passar da capacidade do contato; para cargas maiores, use um contator.

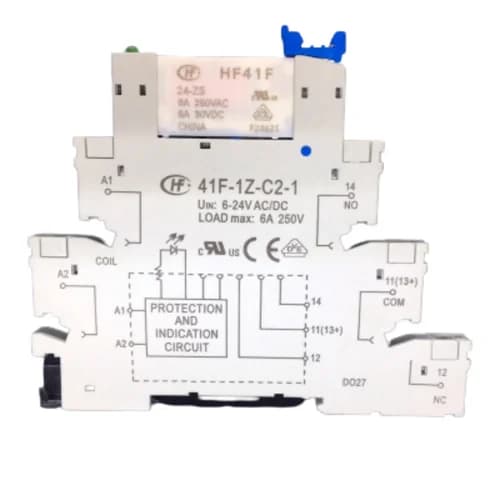

• Montagem: o relé de interface em trilho DIN economiza espaço em painéis com muitas saídas de CLP.

Uso típico: interface entre CLP e contatores, multiplicação de sinais de sensores e intertravamentos. Para chaveamentos muito rápidos ou frequentes, veja a alternativa em relé de estado sólido.
